  ROPE GUIDES

The Rope Guides we manufacture are made of Cast Aluminum Zinc Alloy, and are made to meet the highest standards of quality. Accessories to further increase the time expectancy of the rope guide, are also included.

We offer rope guides for all major brands of hoist, at competitive prices. We deliver throughout the world and offer fast delivery.

We specialize in manufacturing hard to find parts. Furthermore, we also design and manufacture custom rope guides to fit any technical specification.

Our printing option is not yet available. Please request information through email or fax.

Rope Guide Order Form


FOR ABUS


Our Part No.

Fits Hoist Type

Part No.

Wire Rope

Diameter

RR33489 - 16L

GM 6000

 33489

16 mm

RR41286 - 14L

GM 3000

 41286

14 mm

RR3000 – 10.5

 GM 3000

 36849

10.5 mm

RR30732 - 12L



 30732

12 mm

RR36848 - 10L

BG 31723

 36848

10 mm

RR1050 - 8L

 GM 1050



8 mm

RR3100 – 11

GM 3100



11 mm

RR1032 – 7.5

GM 1032



7.5 mm

RR5000 – 14L

GM 5000

73947

14 mm

RR7000 – 20L

GM 7000

47885

20 mm

RRGM800

GM800

45237



RRGM1000

GM1000

30369



RRGM2000

GM2000

36495



RRGM5000

GM5000

30370





Back to Top

FOR ASEA


Our Part No.

Fits Hoist Type

Part No.

Wire Rope

Diameter

RRASE218  - 5L/R





5 mm

RRASE299-11L/R

5 Ton



11 mm

RRASE300 -11L/R





11 mm

RRASE340 -14L/R*





14 mm

RRASE342 –14L/R





14 mm



Back to Top

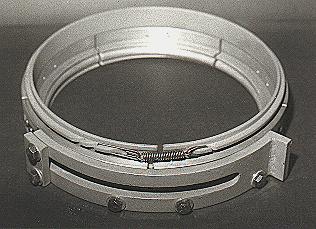

FOR BALKANCAR


Our Part No.

Fits Hoist Type

(*)

Part No.

Wire Rope

Diameter

RR106.T3 - 8R

T3 158.106

166295

8 mm

RR107.T4 - 11R

T4 158.107

166294

11 mm

RR108.T5 - 13R

T5 158.108

166699

13 mm

RR109.T6 - 15R

T6 158.109

168109

15 mm

RR110.T7 - 18R

T7 158.110

166324

18 mm

RR7863.T10 – 15R

T6 (Hydramach)

T7 863571M

 (10 Ton)



15 mm

16 mm

Mizia (Balkancar)







RRMIZ.244 - 9R

MIZ 244



9 mm

RRMIZ.342- 18L

MIZ 342



18 mm

RRMIZ.249 - 12L

MIZ 249



12 mm

RRT785411M – 12





12 mm



Back to Top

FOR CLAYTON


Our Part No.

Fits Hoist Type

Part No.

Wire Rope

Diameter

RRK20 - 10R

K20



10 mm

RRK30 - 13R

K30



13 mm

RRK50 - 14R

K50

M8201LL

14 mm

RRK100 - 16R

K100



16 mm



















Back to Top


FOR DEMAG


Our Part No.

Fits Hoist Type

Part No.

Wire Rope

Diameter

RRP5.P100 - 5.5R

P 5 / P 100

 589-920

5.5 mm

RRP7.P100 - 6.5R

P 7 / P 100

582-970

6.5 mm

RR10P.P200 - 6.5R

P 10 / P 200

584-920

6.5 mm

RRP15.P200 - 9R

P 15 / P 200

584-970

9 mm

RRP20.P400 - 10R

P 20 / P 400

586-920

10 mm

RRP23.P400 - 13R

P 23 / P 400

586-970

13 mm

RRP30.P600 - 13 R/L

P 30 / P 600

588-920

13 mm

RRP35.P600 - 16R

P 35 / P 600

588-970

16 mm

RRP50 - 16R

P 50

590-920

16 mm

RRPL80 - 5.5R

PL 80

571-061

5.5 mm

RRPLV80 - 5.5R

PLV 80

581-061

5.5 mm

RRPL160 - 7.5R

PL 160

581-161

7.5 mm

RRPLV160 - 7.5R

PLV 160

 581-161

7.5 mm

RRP100 – 7R

P 100 Series

582-970

EKP15DH117L

4/1; S/N 756508

6.5 mm

RRP200 – 9R

P 200 Series

584-970

9 mm

RRP400 – 13R

P 400 Series

586-970

13 mm

RRP600 – 16R

P 600 Series

588-970

16 mm

RRP1000 - 16R

P 1000 Series

 578-670

16 mm

RRP1000 - 20R

P 1000 Series



20 mm

RRP1200 - 20R

P 1200 Series

578-670

20 mm

RRP1600 – 20R

P 1600 Series



20 mm

RRP1600 - 25R

P 1600 Series

 579-370

25 mm

RRP2000 – 20R

P 2000 Series



20 mm

RRP2000 - 25R

P 2000 Series

 579-370

25 mm

RRDH200 - 9L

DH 200 Series

 821-400

9 mm

RRDH300 - 11L

DH 300/ DH 400 Series

 822-900

82280044

2/1; 4/1

11 mm

RRDH300 - W11L

DH 300/ DH 400 Series; Side pull



11 mm

RRDH500 - 14L

DH 500 Series

 823-900

82380033

2/1; 4/1

14 mm

RRDH500 - W14L

DH 500 Series; Side pull



14 mm

RRDH500 – 14L

DH 500 Series

(10 ton special)

(5 ton; 2 ton also)

EKDR10

14 mm

RRDH1000 - 20R

DH 1000 Series / 1050 H40

824-900

20 mm

RRDH1025 – 14R





14 mm

RRDH2000 - 28R

DH 2000 Series

825-900

28 mm

RREKDR5 – DC



70280033

9 mm

RRDH160

DH100





RRDR3

DR3



7 mm



Back to Top

FOR DETROIT


Our Part No.

Fits Hoist Type

Part No.

Wire Rope

Diameter

RRDET150 - 9L/R





9 mm

RRDET156 - 9L/R

OTTE554MS  5 Ton



9 mm

RRDET219 - 9L/R

10 Ton



9 mm

RRDET220 - 9L/R





9 mm

RRDET156-96

OH10M30-15M40

84010013

9 mm

RRDET 2199 R/L

Dynex 10Ton







Back to Top

FOR GANTRON


Our Part No.

Fits Hoist Type

Part No.

Wire Rope

Diameter

RRG53.3T - 7L

GH - 53 / 3 Ton



7 mm

RRG55.5T - 9L

GH - 55 / 5 Ton

 GHST553M – 4/1



9 mm

RRG1073.7.5T - 11L

GH - 1073 / 7.5 Ton



11 mm

RRG11.10T - 13L

GH - 11 / 10 Ton



13 mm

RRG1553 - 15L

GH - GH 1553



15 mm

RRG1075.15T - 11R

GH – GE 1553

M3 4/1

11 mm

RRGHD.5T – 12R(*)

GHD05R210

8 HIM 6X2

12 mm

RRG22.20T - 16R

GH - 22 / 20 Ton



16 mm



Back to Top


FOR HVILANS


Our Part No.

Fits Hoist Type

Part No.

Wire Rope

Diameter

RRN8M.2T - 8R

N8M-044



8 mm

RRN246.5T - 11R

N 246

AKM31302649c BICP301714

11 mm

RRTFM10T - 15R

TFM 348



16 mm or 15.5 mm

RRTFM15T - 20R

L TFM 840



20 mm

RRTM346 - 11R

TM 346



11 mm

RRTM328 - 11R

TM 328



11 mm

RRTM328 – 12 R

NFM346-L328



12 mm

RRNH125 – 10

NH125



10 mm




Back to Top

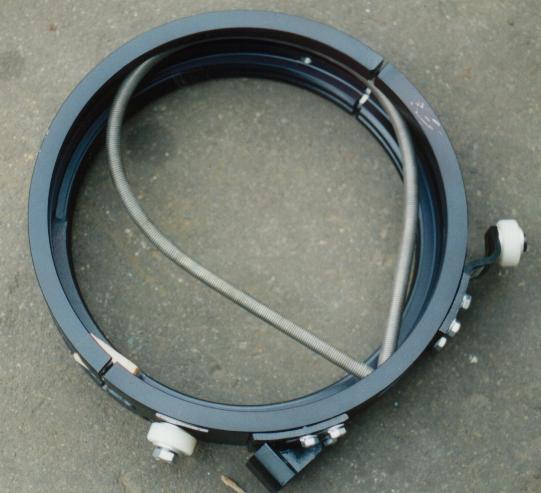

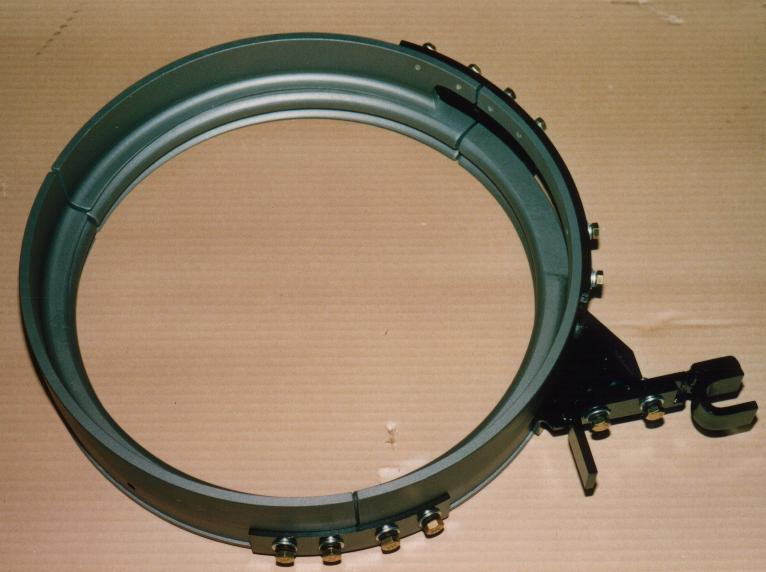

FOR KONE


Our Part No.

Fits Hoist Type

Part No.

Wire Rope

Diameter

RBUNS - 8R

UNS 52D 3NF

Serial # 5816

 5130

 8 mm

RRUN1 - 10R

UN 1

 1230

10 mm

RRUN2 - 14R

UN 2

 2220

14 mm

RRUN3 - 20L

UN 3 – 484ND; 15 Ton FEM III

3220

20 mm

RRUN3 - 16L

UN 3

 3225

16 mm

RRUN3 - 16R

UN 3

 3233

16 mm

RRKT3.2 - 6R/L

KT3.2 - 8P



16 mm

RRKT4 - 16R/L

KT 4 - 23



16 mm

RRXL200 - 7R

XL 200



 7 mm

RRXL300 - 9R/L

XL 300



 9 mm

RRXL400 - 13R

XL 400



    13 mm

RRXL400 - 9R/L

XL 400



9 mm

RRXL500 - 13R/L

XL 500



 12.5 mm

RRXL500 - 10R/L

XL 500



    10 mm



Back to Top


FOR KUHNEZUG


Our Part No.

Fits Hoist Type

Part No.

Wire Rope

Diameter

RRD20 - 7R

D – 20



7 mm

RRD30 - 10R

D – 30



10 mm

RRD30 - 12R

D – 30



13 mm

RRD40 - 15R

D – 40



15 mm



Back to Top

FOR KULI


Our Part No.

Fits Hoist Type

Part No.

Wire Rope

Diameter

RRKLE2.5T – 18L/R

E2-8325 PC



18 mm



Back to Top


FOR MATTERSON


Our Part No.

Fits Hoist Type

Part No.

Wire Rope

Dia.

RR M10 – 8R

M – 10



8 mm

RR M 20 – 12R

M – 20



12 mm

RR M 40 – 16R

M – 40



16 mm



Back to Top

FOR MORRIS


Our Part No.

Fits Hoist Type

Part No.

Wire Rope

Dia.

Length

RRMR192 - 7.5R

P H



7.5 mm



RRMR158 - 8.5R

P&H 418



8.5 mm



RRMR218 – 11R

P&H MORRIS 425.20

6001-3845

KC420L

11 mm



RRMR220 – 11R

P&H MORRIS 425.20



11 mm



RRMR351 - 13L

MORRIS



13 mm



RRM - 13LH

MORRIS



13 mm



RRMR313.4 - 16R

P&H 430

60001-3838-5000250 Kaverit;

16 mm

4 sections

RRMR313.5 - 16R

P&H 430



16 mm

5 sections

RRMR385 - 20R

P&H 450.455



20 mm



RRPH237-11L/R





11 mm



RRPH268-13L





13 mm



RRPHR60859D2











Back to Top


FOR MUNCK


Our Part No.

Fits Hoist Type

Part No.

Wire Rope

Diameter

RRMK221.41 - 8R

221 – 41



8 mm

RRMK221.51 - 8R

221 – 51



8 mm

RRMK222.51 - 8R

222 – 51



8 mm

RRMK221.42 - 8R

221 – 42



8 mm

RRMK221.52 - 8R

221 – 52



8 mm

RRMK221.43 - 8R

221 – 43



8 mm

RRMK221.53 - 8R

221 – 53



8 mm

RRMK222.52 - 8R

222 – 52



8 mm

RRMK221.44 - 8R

221 – 44



8 mm

RRMK221.54 - 13R

221 – 54



8 mm

RRMK223.11 - 13R

223 – 11



13 mm

RRMK223.21 - 13R

223 – 21



13 mm

RRMK222.53 - 8R

222 – 53



8 mm

RRMK222.54 - 8R

222 – 54



8 mm

RRMK225.11 - 16R

225 – 11



16 mm

RRMK221.25 - 16R

221 – 25



16 mm

RRMK226.11 - 16R

226 – 11



16 mm

RRMK226.21 - 16R

226 – 21



16 mm

RRMK223.12 - 13R

223 – 12



13 mm

RRMK223.22 - 13R

223 – 22



13 mm

RRMK223.13 - 13R

223 – 13



13 mm

RRMK223.23 - 13R

223 – 23



13 mm

RRMK225.12 - 16R

225 – 12



16 mm

RRMK225.22 - 16R

225 – 22



16 mm

RRMK226.12 - 16R

226 - 12



16 mm

RRMK226.22 - 16R

226 – 22



16 mm

RRMK228.12 - 16R

228 – 12



16 mm

RRMK228.12 - 13R

228 – 12



13 mm

RRMK223.24 - 13R

223 – 24



13 mm

RRMK225.13 - 16R

225 – 13



16 mm

RRMK225.23 - 16R

225 – 23



16 mm

RRMK226.13 - 16R

226 – 13



16 mm

RRMK226.23 - 16R

226 – 23



16 mm

RRMK228.13 - 16R

228 – 13



16 mm

RRMK225.14 - 16R

225 – 14



16 mm

RRMK225.24 - 16R

225 – 24



16 mm

RRMK226.14 - 16R

226 – 14



16 mm

RRMK226.24 - 16R

226 – 24



16 mm

RRMK228.14 - 16R

228 – 14



16 mm

RRMK225.15 - 16R

225 – 15



16 mm

RRMK225.25 - 16R

225 – 15



16 mm

RRMK226.15 - 16R

226 – 15



16 mm

RRMK226.25 - 16R

226 – 25



16 mm

RRMK228.15 - 16R

228 – 15



16 mm

RRMK225.16 - 16R

225 – 16



16 mm

RRMK225.26 - 16R

225 - 26



16 mm

RRMK226.16 - 16R

226 – 16



16 mm

RRMK226.26 - 16R

226 – 26



16 mm

RRMK228.16 - 16R

228 – 16



16 mm

RRMK225.28 - 16R

225 – 28



16 mm

RRMK226.28 - 16R

226 – 28



16 mm

RRMK228.18 - 16R

228 – 18



16 mm

RRMK225.2(10) - 16R

225 - 2(10)



16 mm

RRMK226.2(10) - 16R

226 - 2(10)



16 mm

RRMK228.1(10) - 16R

228 - 1(10)



16 mm

RRMK225.2(10) - 16R

225 - 2(12)



16 mm

RRMK226.2(12) - 16R

226 - 2(12)



16 mm

RRMK228.1(12) - 16R

228 - 1(12)



16 mm

RMK221 - 8R

221

1078

8 mm

RRMK222 - 8R

222



8 mm

RRMK223 - 13R

223

1045

13 mm

RRMK224 - 14R

224

1044

14 mm

RRMK225 - 17R

225

1028

17 mm/ 16 mm

RRMK226 - 16R

226

1033

16 mm

RRMK2844 - 16R

2844

 2844-107UO

16 mm

RRMK2214 - 16R

2214

1059UO1

6500038

16 mm

RRMK2841 - 16R

2841

2841-107

16 mm

RRMK22514 - 17R

22514



17 mm

RRMK2251 - 13LR

2251



13 mm

 RRMK225-13R/L-DD

225



13 mm





Back to Top

FOR RICHARD-WILCOX


Our Part No.

Fits Hoist Type

Part No.

Wire Rope

Diameter

RRRW - 20R

E 2004L



20 mm

RRRW - 16R





16 mm

RRRW - 14R

612 - 108 C2 / E100L;

E-100-SSL 10T

 612-108

14 mm

RRRW - 11R

D503 / 612 - 103 / D504 SN:112H1900

 612-107

11 mm

7/16

RRRW - 8R

C16 - C32*



8 mm

RRRW - 6R

C 109

 C109 L

6 mm



Back to Top

FOR ROPEMASTER


Our Part No.

Fits Hoist Type

Part No.

Wire Rope

Diameter

RRRM345 - 16L/R

ERD5ET / EN9115



16 mm



Back to Top

FOR SHAW BOX


Our Part No.

Fits Hoist Type

Part No.

Wire Rope

Diameter

RRSB80 M/L

M02–020S24–2

M05-020S21

L03- 030S1213026

L05-020S122020

M03 03S16

L05-020S1213023

L5-48601

S/N 115736

S/N 115735

K481699

Measurement:

183x224x47

t = 9L



5/16”

RRSB800 M/L - 8L

800 series; 3T 4/1

L03030 S 08-12



5/16"

RRSB800 M/L - 8L

800 series; 3T 4/1

M03 – 030S16-2



5/16"

RRSB700 - 16

700 series



5/8”

RRSB72-262 – 7/16

72D10-025S13-2

72L10-025S13-2

3C-316270-21 ID216

K5-84056

L5-82717 (H-SN)

K4-80703

Measurement:

219x262x62

t=13L











7/16”

RRSB72-264 – 7/16

L07 – 022S14-2

LR49033

L478646

72D07

Measurement:

219x264x62

t=13L





7/16”

RRSB72 A&5B – 3/8-1-

72M05-026S20-2

72D05

72L05-026S15-2

72M05-031

(5B/900542)

Measurement:

221x264x60

t=11L







3/8”

RRSB72L

L03-083D3021020

L07-039D14

S/N L5-84174

Measurement:

219x263x54

t=9.5L+R



5/16”

RRSB72L - 8LR

700 series



5/16"

RRSB72 D/L - 11L

700 series;

72D 10 – 025 (10 Ton)

(Kaverit’s S/N 2896)

 72L100255132 3008

7/16"

RRSB72 M/D/L - 9.5L

700 series



3/8"

RRSB73 M/D/L – 9/16



73D15024S13221

L584059

L685856/3523

73D25030S103012/327187..37/

L4.78648

73M10-020S22-2

Measurement:

340x400x72

t=18L







9/16”

RRSB73 D/L – 3/8

312S05-27

L4-8136415

73D05/73010087022

L4-81365V

73L100S7021

Measurement:

345x394x68

t=11L+R





3/8”

RRSB73 D/M - 14L

700 series



9/16"

RRSB73 D/L - 9.5LR

700 series



3/8"

RRSB327254 - 9.5L

700 series



3/8"

RRSB3272 - 010714L

700 series



9/16"

RRSB900562 - 11L

900 series



7/16"

RRSB73 - 16L

700 series

73D159245

900688

5/8"

RRSB700 – 14L

700 series; 73D15-S



9/16”

X312322-4S



Measurement:

219x265x60

t=11.5L



3/8”

32725416



Measurement:

254x307x63

t=12.7L



9.5

32720107



Measurement:

305x368x70

t=19L



9/16”

900-562/87138/Flat



Measurement:

216x280x22

t=1/2L



7/16”

900-688; 902-322



Measurement:

340x400x74

t=18L



5/16”



Back to Top

FOR STREET


Our Part No.

Fits Hoist Type

Part No.

Wire Rope

Diameter

RRRM210 - 9.5R

ROBBIN MYERS



3/8"

RRSZX3.T5 - 7.5R

STREET

ZX34(35NM4KLH1)/

3FLN4KFT for 5 ton





7.5mm

RRSZX4 - 13R

STREET – 15 Ton

ZX46-4ELM4QFT-d



1/2" or 13 mm

RRCPS36 - 13L

CP WINCH



13mm

RRAM108 - 6.5L

A+M HOIST



1/4"



Back to Top

FOR STAHL


Our Part No.

Fits Hoist Type

Part No.

Wire Rope

Diameter

RRSTA04 – 7L

AS2008



7 mm

RRSHAS3 - 10L

AS 3012



10 mm

RRSHAS3412 - 9L

AS 3412

 43-330-03-43

9 mm

RRSHAS4 - 12L

AS 4

 44-330-00-43

12 mm

RRSH5 – 12L

SH501

0543404306

12 mm

RRSHAS525 - 15L

AS 525

45-330-00-43

15 mm

RRSHA6 – 20L

AS 6

46-330-00-43

20 mm

RRSHN1 - 10L

N 1

 21-330-07-43

10 mm

RRSHN4 – 15

N4



15 mm

RRSHN5 - 20

N5



19 mm

RRSHAS50257-10L



453300243-0

10 mm



Back to Top

FOR S.W.F.


Our Part No.

Fits Hoist Type

Part No.

Wire Rope

Diameter

RRSFF11 – 9L

16 F 9a



9 mm

RRSFG11 – 9L

25 G 13d



9 mm

RRSFG14 – 12L

40 G 8d



12 mm

RRSFH14 – 12L/R

32 H 8d

32 GHV8d



12 mm

RRSFH17 – 15.5L

63 H 8 d

25H161 – 111-2

15.5 mm

RRSFK17 – 15.5L

50 K 11 d



15.5 mm

RRSFM20 – 19L/R

100 MVW 8d

M20

19 mm

RRSFBF200 – 9L

BF



9 mm

RRSFBG14 – 13L

BG



13 mm

RRSFBD – 5L

BD



5 mm

RRSFBE – 7L

BE



7 mm



Back to Top

YALE


Our Part No.

Fits Hoist Type

Part No.

Wire Rope

Diameter

RRYAL121 – 6R

REW – 35PT



¼”

RRYAL184 – 6L





¼”

RRYAL182 – 9.5R

VEW5 19R



3/8”

RRYAL – 11L

CEWS-2-R-T-19-6S4





11”



Back to Top

TIGHTENERS

HOIST #

FOR DEMAG
RBP 100
RBP 400
RBP 1000
RBP 200
RRP 600
FOR MUNCK
RB 221
RB 223
RB 226
RB 222
RB 225

Back to Top
